Телефон перестал включаться, зависает на логотипе или показывает зарядку, но процент не меняется – распространенные факторы, указывающие на неисправности. Первым подозреваемым становится аккумулятор. На практике причина нередко скрывается глубже – в цепях питания. Разберемся, в каких случаях требуется замена контроллера питания iPhone, Xiaomi, Samsung, а также как диагностируются поломки.
Что такое контроллер питания (Power IC) и за что он отвечает
Power IC – это микросхема управления питанием смартфона. После получения сигнала включения контроллер запускает последовательность подачи питания на основные узлы устройства. Если важная линия не выходит на рабочий режим, смартфон не сможет завершить загрузку.
Работа микросхемы тесно связана с другими компонентами. Например, контроллер BMS аккумулятора следит за состоянием батареи, а центральный контроллер питания распределяет энергию между узлами. Поэтому одинаковые симптомы могут появляться при совершенно разных неисправностях.
Топ-5 признаков неисправности контроллера питания смартфона
| Признак | Что может происходить |
|---|---|
| Телефон не включается | Не запускаются линии питания |
| Быстрая разрядка | Появилась утечка тока |
| Зарядка идет, но процент не растет | Нарушена работа цепей зарядки |
| Циклическая перезагрузка | Процессор не получает стабильное питание |
| Самопроизвольные отключения | Просадка напряжения под нагрузкой |
1. Телефон не включается и не реагирует на кнопку включения
Если смартфон полностью «мертв», не стоит сразу покупать новый аккумулятор, лучше заказать диагностику. Для начала мастер отследит потребление тока по показаниям лабораторного блока питания. Уже на этом этапе можно понять, пытается ли плата запуститься или питание вообще не проходит.
Нулевое потребление на блоке питания, резкий скачок тока или его постоянный рост часто указывают на:
- короткое замыкание (КЗ);
- неисправность разъемов или АКБ;
- повреждение предохранителя или PMIC;
- обрыв питания и прочие проблемы.
Иногда причина кроется в других цепях материнской платы, поэтому окончательный вывод делают только после измерений.
2. Смартфон быстро разряжается или греется в режиме ожидания
Исправный телефон в режиме ожидания практически не нагревается. Если корпус становится теплым или горячим при выключенном экране, где-то появилась утечка тока.
Во время диагностики в мастерских используют лабораторный блок питания с индикацией тока, амперметр, осциллограф и другое оборудование. Оно помогает определить, сколько энергии потребляет устройство без нагрузки. Если показатель значительно выше нормы, мастер начинает искать неисправную линию питания.
3. Индикация зарядки есть, но процент не растет (ложная зарядка)
Экран показывает, что зарядка подключена, но батарея как была на 15 %, так и остается. Причина не всегда скрывается в разъеме. Иногда повреждается субплата, обрывается межплатный шлейф или выходит из строя контроллер питания. На устройствах Apple дополнительно проверяют контроллеры, отвечающие за работу USB и зарядки (например, Tristar/U2 на ряде моделей).
4. Телефон циклически перезагружается (bootloop) на логотипе
Во время загрузки процессор начинает потреблять значительно больше энергии, чем в режиме ожидания. Если Power IC не удерживает напряжение, загрузка обрывается, после чего смартфон снова уходит в перезагрузку. Цикличная перезагрузка бывает связана с повреждением прошивки, без диагностики невозможно понять характер ошибки: аппаратная или программная.
5. Смартфон выключается при любой нагрузке
Телефон может выключаться сразу после запуска камеры, игры или навигатора из-за резкого роста потребления тока. Если одна из линий питания работает нестабильно, напряжение проседает, и защита отключает устройство. Похожие симптомы дает изношенный аккумулятор, поэтому проверять приходится сразу несколько узлов.
Как отличить поломку контроллера питания от дефекта аккумулятора или разъема
Похожие симптомы еще не означают одинаковую неисправность.
| Симптом | Вероятная причина |
|---|---|
| Телефон выключается на морозе | Изношенный аккумулятор |
| Зарядка появляется только при шевелении кабеля | Разъем питания |
| Ложная зарядка, цикличная перезагрузка, нагрев, отсутствие запуска | Цепи питания или контроллер |
Опытный мастер не станет менять контроллер без проверки. Сначала измеряют напряжение, проверяют линии питания мультиметром, оценивают потребление тока и только потом принимают решение о ремонте.

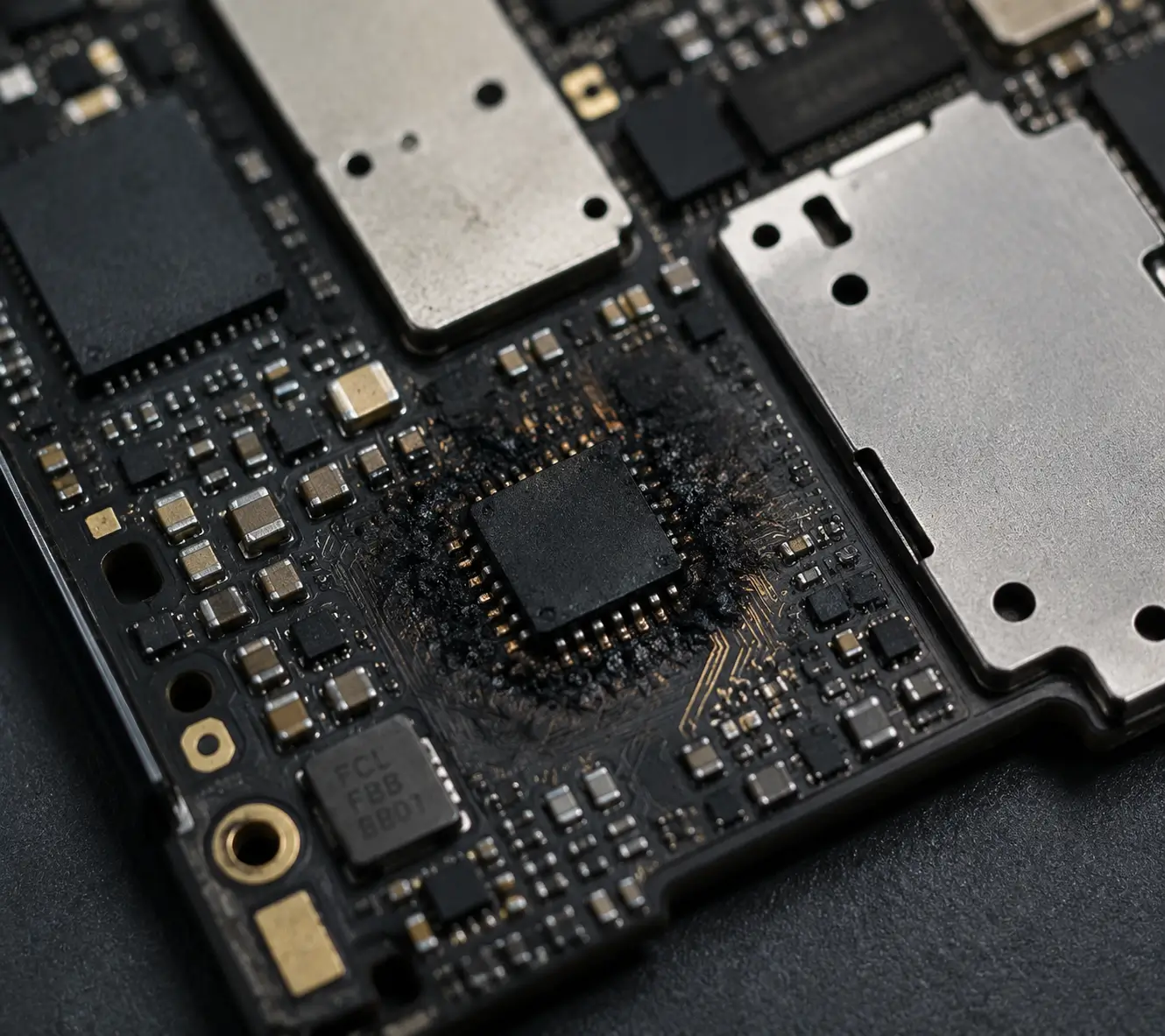

Причины выхода микросхемы из строя: почему сгорает Power IC
Чаще всего Power IC выходит из строя из-за внешних причин:
- использование неоригинальной зарядки;
- перепады напряжения;
- попадание влаги;
- удары, падения;
- короткое замыкание на плате;
- неудачный ремонт.
Замена этой микросхемы – одна из самых сложных операций. Недостаточно снять старый чип и поставить новый. Нужно сохранить контактные площадки, правильно выставить температуру нагрева и не перегреть соседние элементы. Для такой работы используют профессиональную паяльную станцию, а если припой на контактах поврежден, выполняют реболлинг.
Стоит ли менять контроллер питания самостоятельно
Power IC – не та деталь, которую можно заменить обычным паяльником на кухонном столе. Ошибки при нагреве или неаккуратное снятие микросхемы способны повредить дорожки платы. После такого ремонта восстановить устройство сложнее и дороже.
Если телефон перестал включаться, зависает на логотипе, быстро разряжается или показывает ложную зарядку, стоит начинать с диагностики. Она покажет, действительно ли виноват контроллер питания или проблема скрывается в аккумуляторе, разъеме либо другой цепи.
В случаях, когда замена неизбежна, можно купить контроллер питания по цене производителя в интернет-магазине Master Mobile. Все запчасти в наличии, предлагаем как микросхемы для флагманских смартфонов, так и контроллеры заряда Tristar / U2 для старых версий iPhone. Детали проходят проверку перед отправкой, на них действует гарантия качества, а доставка выполняется по всей России. Можно купить запчасти для телефонов оптом и в розницу, доступна помощь по выбору для обеспечения 100% совместимости с гаджетом!
